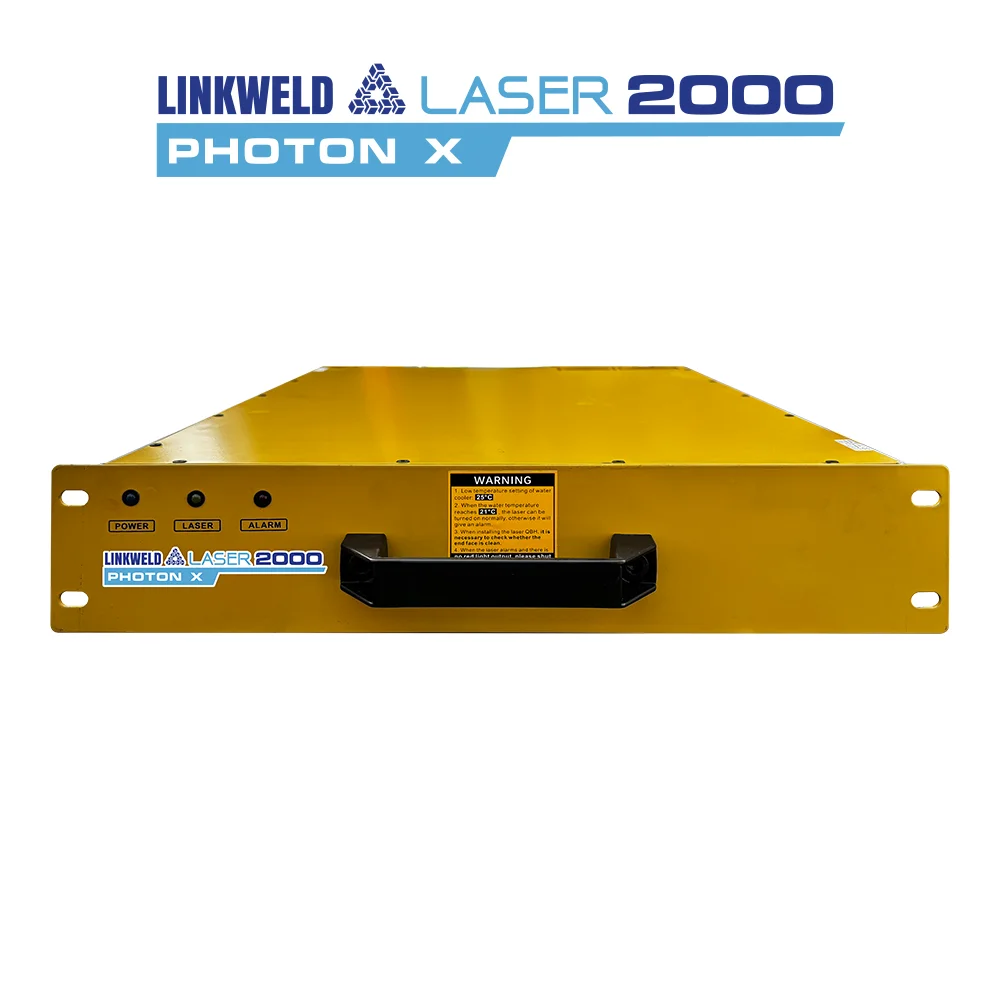

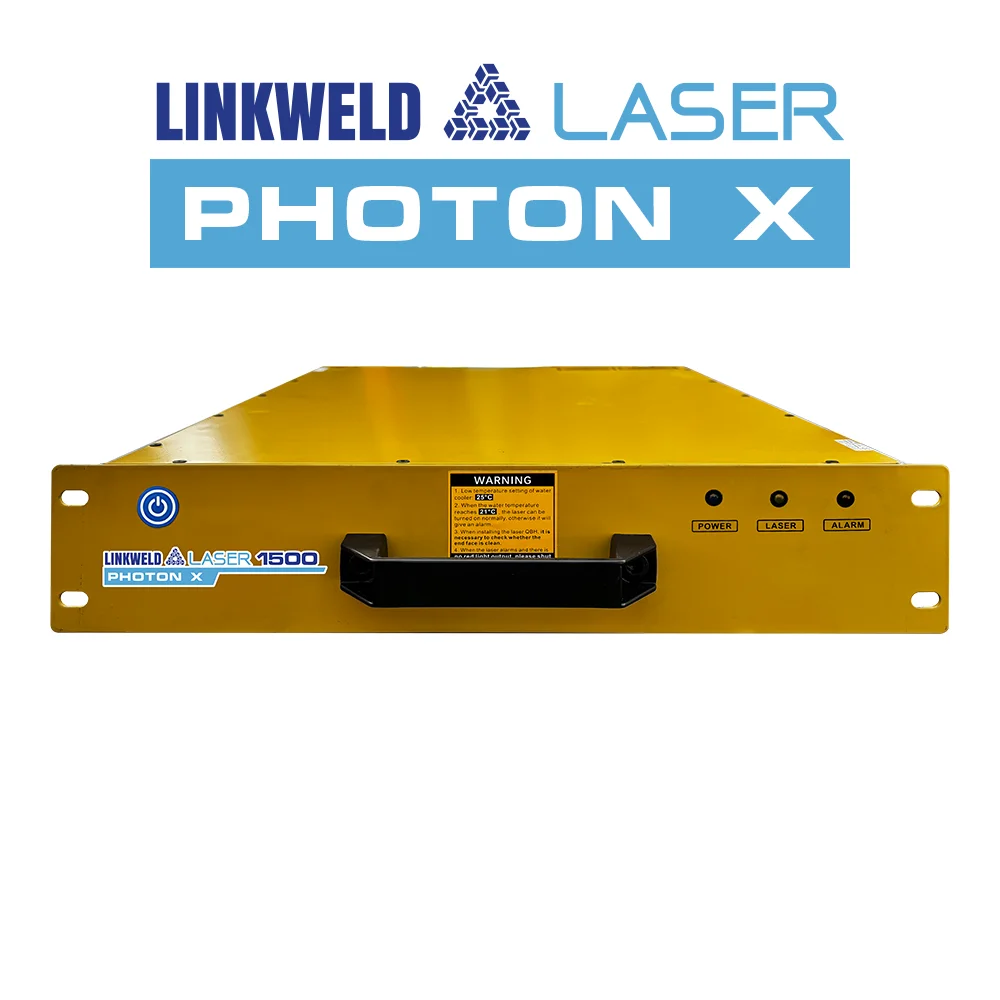

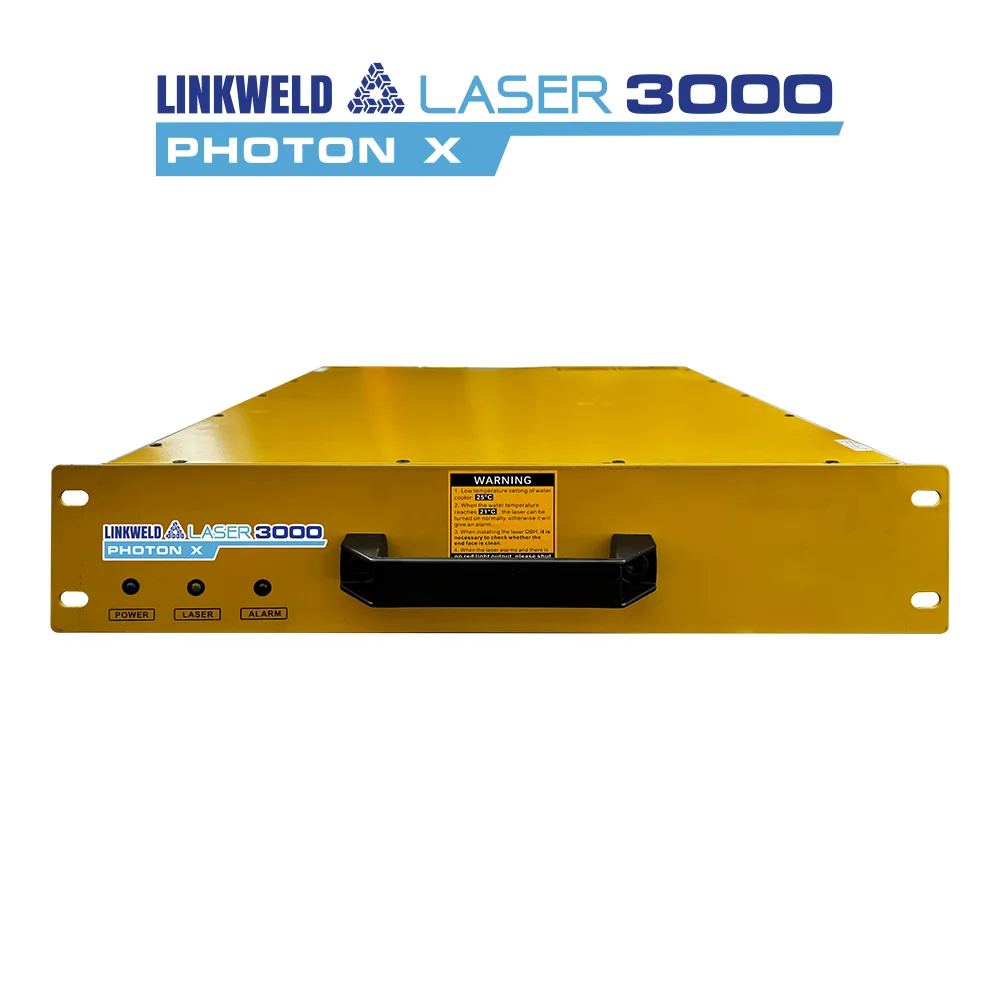

LINKWELD LASER PHOTON X – Laser Source (ลิงค์เวลด์ เลเซอร์)
ภาพรวมผลิตภัณฑ์
Linkweld Laser คือแหล่งกำเนิดเลเซอร์ไฟเบอร์แบบต่อเนื่อง (Continuous Fiber Laser Source) ชนิด Single-mode ที่ความยาวคลื่น 1.0 μm ประสิทธิภาพสูง ออกแบบมาเพื่อรองรับงานอุตสาหกรรมขั้นสูง
ให้ คุณภาพลำแสงยอดเยี่ยม ความเสถียรกำลังสูง และความน่าเชื่อถือในการใช้งานระยะยาว เหมาะสำหรับระบบการผลิตอัจฉริยะ (Smart Manufacturing) และระบบเลเซอร์อัตโนมัติยุคใหม่
ออกแบบมาเพื่อรองรับการแปรรูปวัสดุที่มีการสะท้อนสูง (High-reflective materials) ได้อย่างมั่นใจ พร้อมรองรับการทำงานทั้งแบบ Continuous Wave (CW) และ Modulated Operation เพื่อความยืดหยุ่นสูงสุดในการใช้งาน
คุณสมบัติเด่น
- ประสิทธิภาพการแปลงพลังงานสูง (Wall-plug efficiency) ช่วยลดการใช้พลังงาน
-
ทำงานได้อย่างเสถียรบนวัสดุที่มีการสะท้อนสูง
-
คุณภาพลำแสงยอดเยี่ยม พร้อมความเสถียรกำลังสูง
-
อายุการใช้งานยาวนาน ด้วยความน่าเชื่อถือระดับอุตสาหกรรม
-
รองรับการตรวจสอบจากระยะไกล (Remote monitoring) และระบบวิเคราะห์อัจฉริยะ (Smart diagnostics)
-
ปรับแต่งไฟเบอร์ คอนเนคเตอร์ และการตั้งค่าระบบได้ตามต้องการ
-
รองรับโดยทีมวิศวกรรมและบริการหลังการขายของ Linkweld
การใช้งาน
-
งานตัดด้วยเลเซอร์ (Laser Cutting)
-
งานเชื่อมด้วยเลเซอร์ (Laser Welding)
ข้อมูลทางเทคนิค
-
ความยาวคลื่น (Wavelength): ~1080 nm (1.0 μm)
-
กำลังขาออก (Output Power): 1000W, 2000W, 3000W
-
ความเสถียรกำลัง (Power Stability): ±1% (ระยะสั้น), ±2% (ระยะยาว)
-
โหมดการทำงาน (Operation Mode): CW & Modulation
-
คอนเนคเตอร์ขาออก (Output Connector): QBH (ปรับแต่งได้)
-
ระบบระบายความร้อน (Cooling): ระบายความร้อนด้วยน้ำ (Water Cooling)
-
การสื่อสาร (Communication): RS232 / AD / APP (ออปชันเสริม)
| Performance | Min | Typ. | Max | Remarks | |||
| Optical Characteristics | Central Wavelength | (nm) | 1070 | 1080 | 1090 | ||
| Spectral Band width | (nm) | 3 | 5 | -3db | |||
| Output optical power | 1000W | (W) | 1000 | ||||
| 1500W | 1500 | ||||||
| 2000W | 2000 | ||||||
| 3000W | 3000 | ||||||
| Short time power stability | (%) | ±1 | |||||
| Long time power stability | (%) | ±2 | |||||
| Laser opening time | (µs) | 50-100 | |||||
| Laser shutdown time | (µs) | 100-200 | |||||
| Power regulation range | (%) | 10 | 100 | ||||
| Beam Quality | (M2) | 1.2 | QBH-20 | ||||
| 1.3 | QBH-25 | ||||||
| 1.5 | 2.5 | QBH-30 | |||||
| 2.5 | 6 | QBH-50 | |||||
| 8 | 11 | QBH-100 | |||||
| Fiber Numerical aperture (NA) half angle | (rad) | 0.065 | QBH-20,25 | ||||
| 0.22 | QBH-50, 100 | ||||||
| Modulation frequency | (KHz) | 5 | 20 | 100% Output | |||
| Red ligth Power | (mW) | 5 | 60 | ||||
| Output Characteristics | Output Connector | QBH | Custumizable | ||||
| Output Fiber core diameter | (µm) | 20 | 50 | 100 | Custumizable | ||
| Output fiber length | (m) | 10 | 15 | Custumizable | |||
| Output cable bending radius | (mm) | 200 | |||||
| Work model | Continuous/ modulation | CW/ Modulate | |||||
| State of polarization | Random | Random | |||||
| Electrical cooling characteristics | Communication interface | RS232 | |||||
| Remote Communication | APP | Custumizable | |||||
| Power Supply | (V) | 220 | |||||
| Power Consumption | 1000 | (KW) | 3.0 | 220V , single phase | |||
| 1500 | 4.5 | ||||||
| 2000 | 6.0 | ||||||
| 3000 | 8.8 | 380V , custumizable | |||||
| Cooling Mode | Water Cooling | External | |||||
| Cooling Water temperature | (°C) | 21 | 25.0 | ||||
| Cooling water flow | 1000 | (L/min) | 10 | ||||
| 1500 | 20 | ||||||
| 2000 | 25 | ||||||
| 3000 | 40 | ||||||
| General characteristics | Working ambient temperature | (°C) | 10 | 40 | |||
| Working environment humidity | (%) | 10 | 85 | ||||
| Storage temperature | (°C) | -10 | 60 | ||||
| Structure | Rack | ||||||

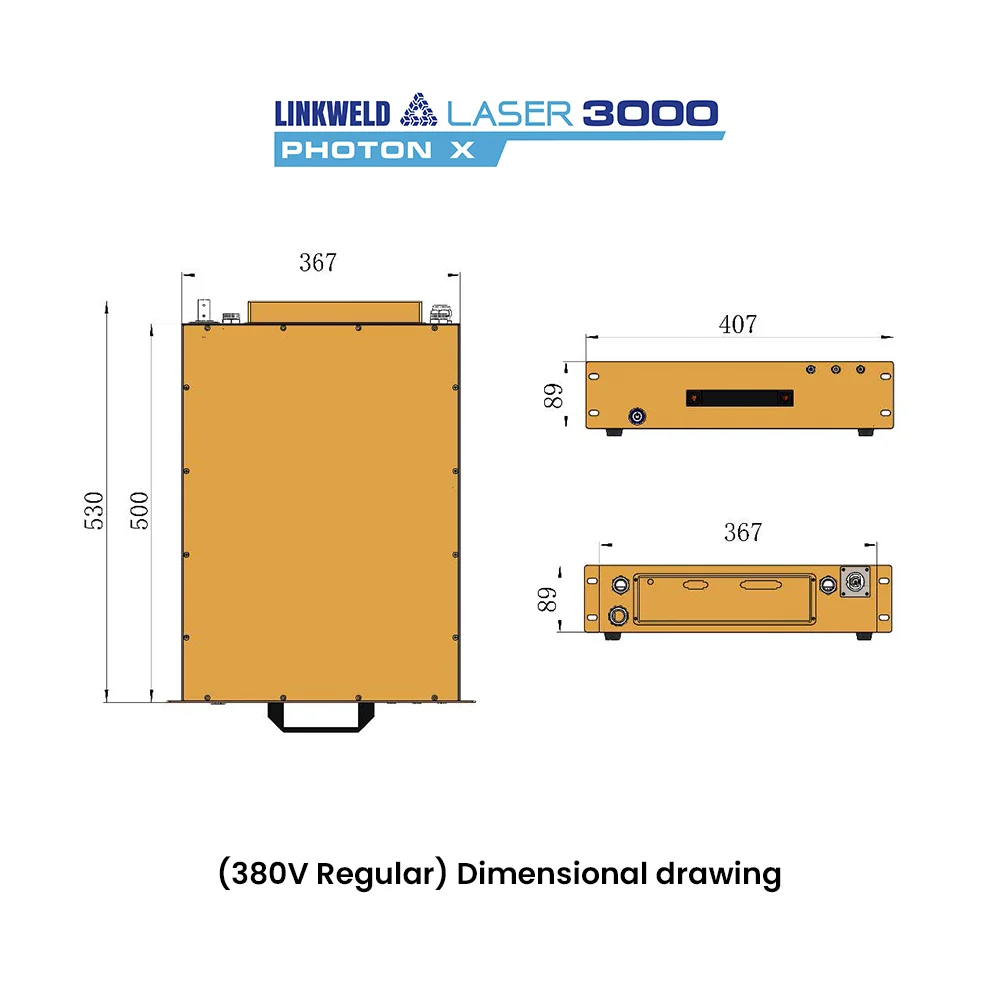

| Weight/ Size | 1000 | (kg) | 15 | W X L X H (mm.) | 402(365) x 341 (311) x 69 | ||

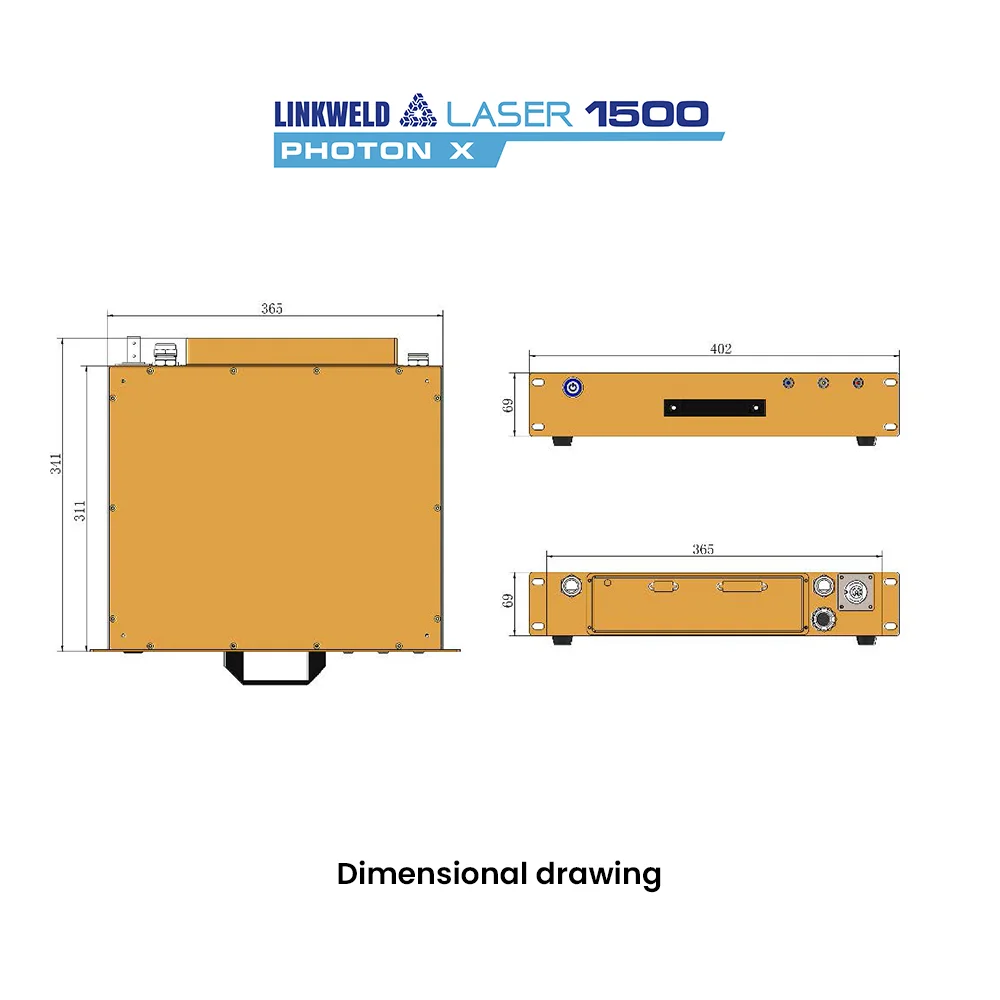

| 1500 | 16.5 | 402(365) x 341 (311) x 69 | |||||

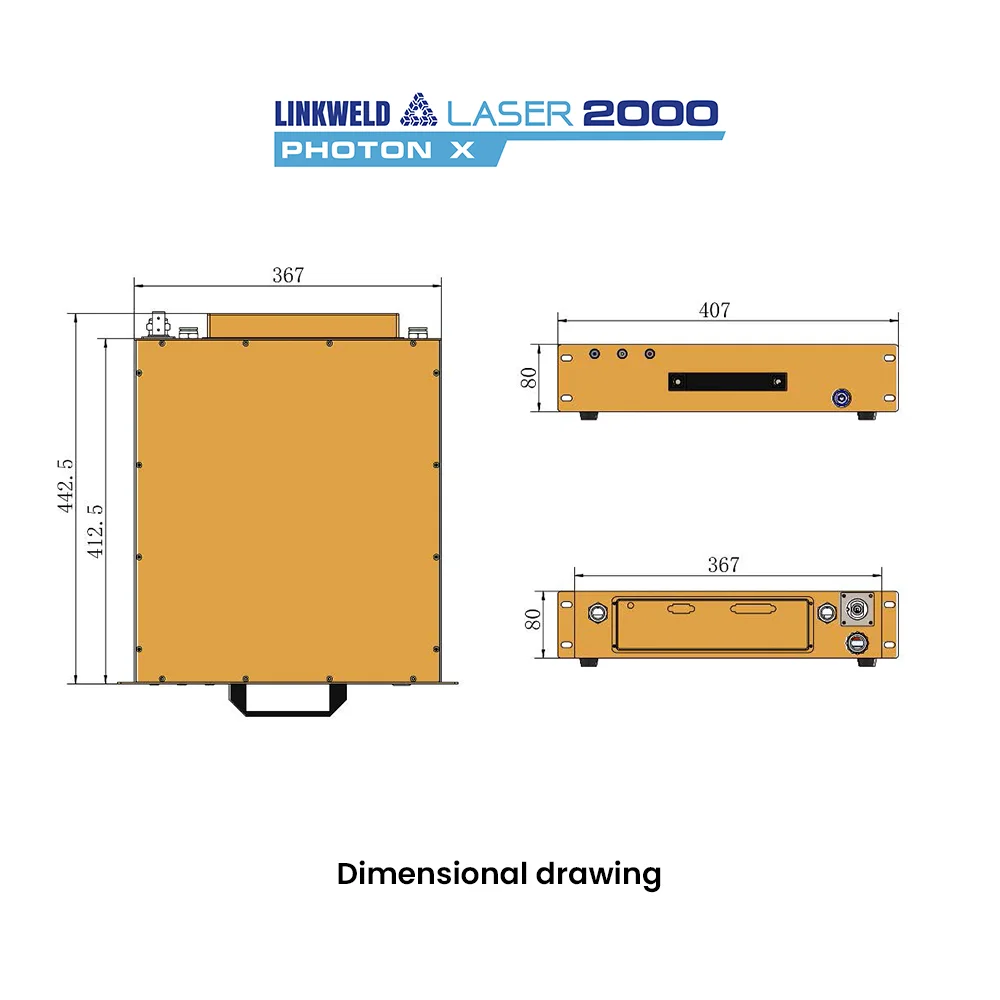

| 2000 | 23.5 | 407(367) x 442.5 (412.5) x 80 | |||||

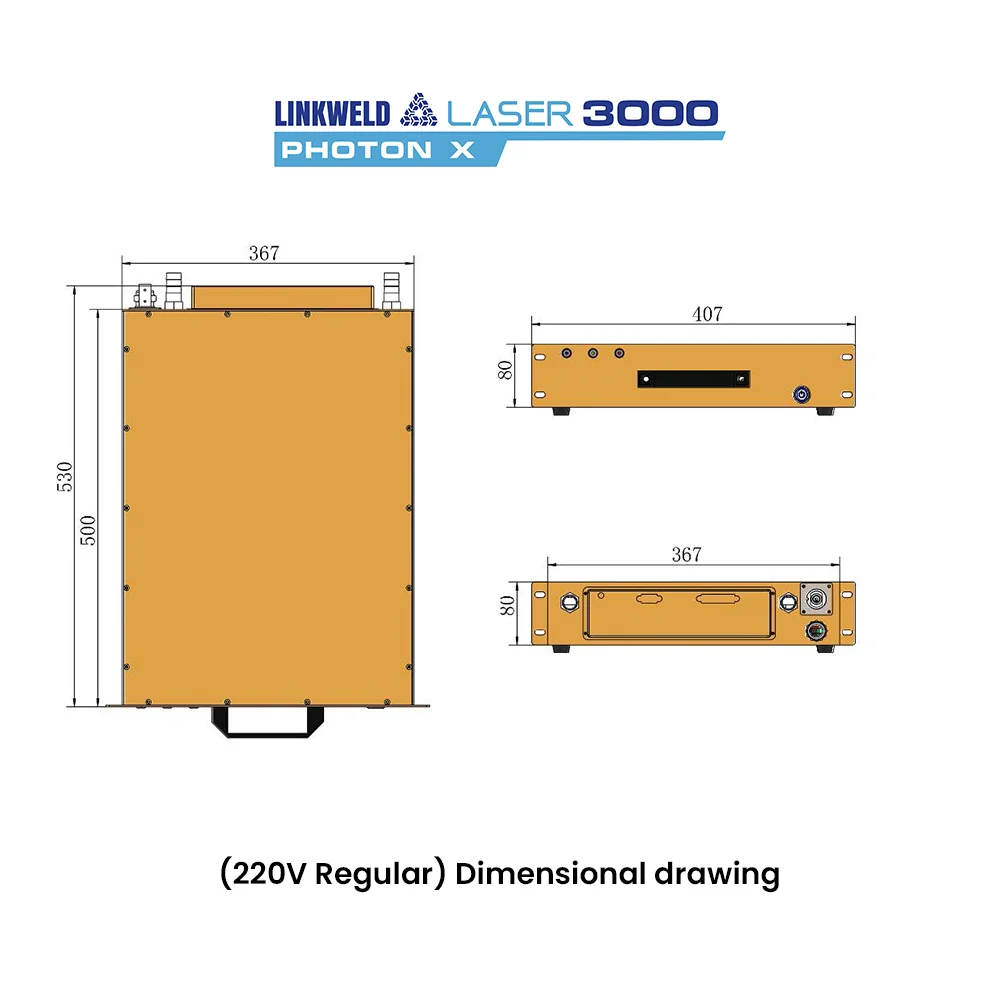

| 3000 | 28.5 | 407(367) x 442.5 (412.5) x 80 | |||||
LINKWELD LASER
แหล่งกำเนิดเลเซอร์คุณภาพสูง เพื่อการผลิตอุตสาหกรรม
